Prawidłowe okablowanie uniwersalnej przetwornicy częstotliwości ma kluczowe znaczenie dla jej prawidłowego funkcjonowania i bezpieczeństwa całego systemu. Jako zaufany dostawca uniwersalnych przetwornic częstotliwości rozumiem znaczenie zapewnienia jasnych wskazówek dotyczących tego procesu. W tym poście na blogu przeprowadzę Cię krok po kroku przez proces okablowania uniwersalnej przetwornicy częstotliwości, obejmując wszystko, od środków ostrożności po końcową fazę testowania.
Bezpieczeństwo przede wszystkim
Przed rozpoczęciem jakichkolwiek prac związanych z okablowaniem ważne jest, aby priorytetowo potraktować bezpieczeństwo. Uniwersalne przetwornice częstotliwości radzą sobie z prądem elektrycznym o wysokim napięciu, który może być niezwykle niebezpieczny, jeśli nie będzie się z nim właściwie obchodzić. Oto kilka środków bezpieczeństwa, których należy przestrzegać:
- Wyłącz: Zawsze wyłączaj główne zasilanie w miejscu, w którym będziesz pracować. Zapobiega to ryzyku porażenia prądem podczas okablowania.
- Używaj środków ochrony osobistej (PPE): Nosić rękawice izolacyjne, okulary ochronne i odpowiednią odzież, aby chronić się przed potencjalnymi zagrożeniami elektrycznymi.
- Sprawdź sprzęt: Przed rozpoczęciem okablowania sprawdź przetwornicę częstotliwości pod kątem widocznych uszkodzeń lub defektów. Jeśli znajdziesz jakieś problemy, natychmiast skontaktuj się z producentem lub dostawcą.
Zrozumienie komponentów
Uniwersalna przetwornica częstotliwości składa się zazwyczaj z kilku kluczowych komponentów, z których każdy pełni inną funkcję w systemie. Zapoznanie się z tymi komponentami jest niezbędne do pomyślnego okablowania.
- Terminale wejściowe: Tutaj podłącza się dochodzące źródło zasilania. Zwykle dostępne są zaciski dla napięcia sieciowego (L1, L2, L3 dla układów trójfazowych lub L i N dla układów jednofazowych).
- Zaciski wyjściowe: Służą do podłączenia silnika. Zaciski wyjściowe są oznaczone U, V i W i zapewniają zasilanie silnika o zmiennej częstotliwości.
- Terminale sterujące: Zaciski te służą do podłączania zewnętrznych urządzeń sterujących, takich jak przełączniki, czujniki i potencjometry. Pozwalają kontrolować prędkość, kierunek i inne parametry silnika.
Proces okablowania krok po kroku
Krok 1: Przygotuj materiały do okablowania
Zbierz wszystkie niezbędne materiały do okablowania, w tym przewody o odpowiednich średnicach, złącza przewodów i opaski kablowe. Przekrój przewodu należy dobrać w oparciu o prąd znamionowy przetwornicy częstotliwości i silnika. Aby uzyskać informacje na temat prawidłowego rozmiaru przewodu, zapoznaj się ze specyfikacjami producenta.
Krok 2: Podłącz zasilanie wejściowe
- Wejście jednofazowe: Jeśli używasz zasilania jednofazowego, podłącz przewód pod napięciem (L) do odpowiedniego zacisku wejściowego przetwornicy częstotliwości, zwykle oznaczonego L1 lub L. Podłącz przewód neutralny (N) do odpowiedniego zacisku neutralnego.
- Wejście trójfazowe: W przypadku zasilania trójfazowego podłącz trzy przewody liniowe (L1, L2, L3) do wyznaczonych zacisków wejściowych przetwornicy częstotliwości. Upewnij się, że przewody są podłączone we właściwej kolejności faz; w przeciwnym razie silnik może pracować w złym kierunku.
Krok 3: Podłącz silnik
Podłączyć przewody silnika (U, V, W) do zacisków wyjściowych przetwornicy częstotliwości. Aby zapewnić bezpieczne i niezawodne połączenie, należy używać odpowiednich złączy przewodów. Dokładnie sprawdź połączenia, aby upewnić się, że nie ma luźnych przewodów lub zwarć.
Krok 4: Podłącz urządzenia sterujące
- Kontrola prędkości: Jeśli używasz potencjometru do sterowania prędkością silnika, podłącz potencjometr do odpowiednich zacisków sterujących przetwornicy częstotliwości. Postępuj zgodnie z instrukcjami producenta, aby uzyskać prawidłową konfigurację okablowania.
- Sterowanie startem/zatrzymaniem: Podłącz przełącznik Start/Stop do zacisków sterowania, aby umożliwić zdalne uruchamianie i zatrzymywanie silnika. Upewnij się, że używasz przełącznika o odpowiednich parametrach napięcia i prądu.
Dodatkowe uwagi
Grunt
Prawidłowe uziemienie ma kluczowe znaczenie dla bezpieczeństwa i wydajności przetwornicy częstotliwości. Podłącz zacisk uziemiający przetwornicy częstotliwości do niezawodnego uziemienia. Pomaga to zapobiegać porażeniom elektrycznym i zmniejsza ryzyko zakłóceń elektromagnetycznych.
Instalacja filtra
Zainstalowanie filtra wejściowego i wyjściowego może pomóc zredukować zakłócenia elektromagnetyczne (EMI) i poprawić ogólną wydajność systemu. Postępuj zgodnie z instrukcjami producenta dotyczącymi prawidłowego montażu filtrów.
Testowanie systemu
Po zakończeniu okablowania nadszedł czas na przetestowanie systemu. Przed włączeniem zasilania dokładnie sprawdź wszystkie połączenia, aby upewnić się, że są pewne.
- Początkowe zasilanie — włączone: Włącz główne zasilanie i sprawdź, czy na wyświetlaczu przetwornicy częstotliwości nie pojawiają się komunikaty o błędach. Jeśli nie ma żadnych komunikatów o błędach, przetwornica częstotliwości prawdopodobnie działa prawidłowo.
- Testowanie silnika: Stopniowo zwiększaj prędkość silnika za pomocą urządzenia sterującego. Obserwuj pracę silnika, aby upewnić się, że pracuje płynnie i we właściwym kierunku. Jeśli silnik nie uruchamia się lub pracuje nieprawidłowo, natychmiast wyłącz zasilanie i sprawdź okablowanie i ustawienia.
Rozwiązywanie problemów
Jeśli napotkasz jakiekolwiek problemy podczas okablowania lub procesu testowania, oto kilka typowych problemów i rozwiązań:
- Silnik nie uruchamia się: Sprawdź zasilanie wejściowe, połączenia silnika i ustawienia sterowania. Upewnij się, że zasilanie jest włączone, a połączenia są pewne.
- Przegrzanie: Jeśli przetwornica częstotliwości lub silnik przegrzeje się, sprawdź system wentylacji i chłodzenia. Upewnij się, że wokół urządzenia jest wystarczająca cyrkulacja powietrza.
- Komunikaty o błędach: Znaczenie komunikatów o błędach można znaleźć w instrukcji obsługi przetwornicy częstotliwości. Postępuj zgodnie z zalecanymi krokami rozwiązywania problemów, aby rozwiązać problem.
Rekomendacje produktów
Jako uniwersalny dostawca przetwornic częstotliwości oferujemy szeroką gamę produktów spełniających Twoje specyficzne potrzeby. Niektóre z naszych popularnych produktów obejmują:
- Napęd VFD o mocy 1,5 kW: Ten kompaktowy i mocny VFD jest odpowiedni dla małych i średnich silników.
- VFD dla jednej fazy do trzech faz: Idealny do zastosowań, w których zachodzi potrzeba konwersji mocy jednofazowej na trójfazową.

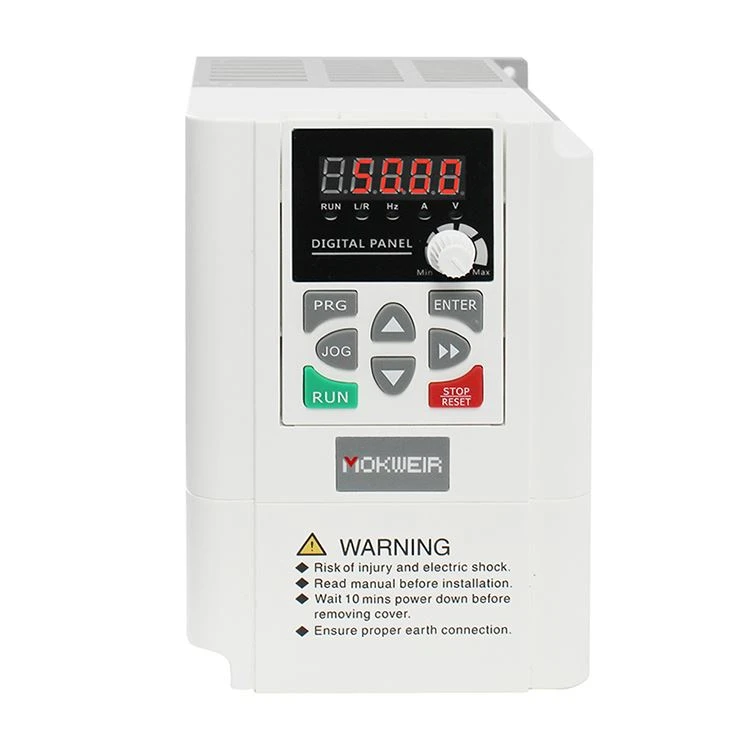

- VFD do silnika jednofazowego 110 V: Zaprojektowany specjalnie dla silników jednofazowych 110 V, zapewniający niezawodną i wydajną kontrolę prędkości.
Wniosek
Okablowanie uniwersalnej przetwornicy częstotliwości może początkowo wydawać się trudne, ale wykonując czynności opisane w tym poście na blogu i przestrzegając wskazówek bezpieczeństwa, możesz pomyślnie zakończyć ten proces. Pamiętaj, aby zawsze zapoznać się z instrukcjami producenta i skonsultować się ze specjalistą, jeśli nie masz pewności co do jakiegokolwiek aspektu okablowania. Jeśli masz jakiekolwiek pytania lub potrzebujesz pomocy przy okablowaniu przetwornicy częstotliwości lub wyborze produktu, nie wahaj się z nami skontaktować. Jesteśmy tutaj, aby pomóc Ci znaleźć najlepsze rozwiązania dla Twoich aplikacji.
